Hvorfor jeg lagde Skjold
Jeg trengte en forsterker til pulten som fungerte med smarthjemmet, og jeg ville ha mindre rot rundt PC-en. Jeg fant ingen som hadde løst det, så jeg bygde en selv.
Den første versjonen var en printet kasse med en Raspberry Pi og et TPA3116-forsterkerkort. Underveis bygde jeg inn en USB-bryter, slik at PC-en og forsterkeren kan dele tastatur, mus og annet som står på pulten.
Da jeg viste den fram, viste det seg at flere jeg kjenner hadde det samme problemet. Det gjorde at et enkelt prosjekt med 3D-print og lodding ble noe jeg ville gjøre ordentlig. Siden har den fått skjerm, kasse i bøyd aluminium og eget kretskort, og den er nå nær et ferdig produkt.
Målet er en godt laget forsterker og strømmer som fungerer med det folk har fra før, som Lyrion, Home Assistant og Homey. Programvaren er åpen, og tegningene ligger ute, så du kan bygge din egen.
Utviklingen så langt
- 01
Pultforsterker
Den første versjonen hadde printet kasse, en Raspberry Pi og et TPA3116-forsterkerkort. Den sto på pulten min.
- 02
USB-bryter og skjerm
Versjon 2 fikk innebygd USB-bryter for PC-en og skjerm bak røyksort akryl, enten OLED eller TFT.
- 03
Fra plast til metall
Jeg tegnet kassen for både CNC-fresing og platemetall, og endte på bøyd aluminium med R9-hjørner og skjøtene på undersiden.
- 04
Navnet Skjold
Produktet fikk navn og logo. Logoen er fem stolper, som et enkelt nivåmeter.
- 05
Skjold OS
Programvaren fikk menyer for radio, AirPlay og Blåtann, equalizer per kilde, standby-klokker, app og webgrensesnitt.
- 06

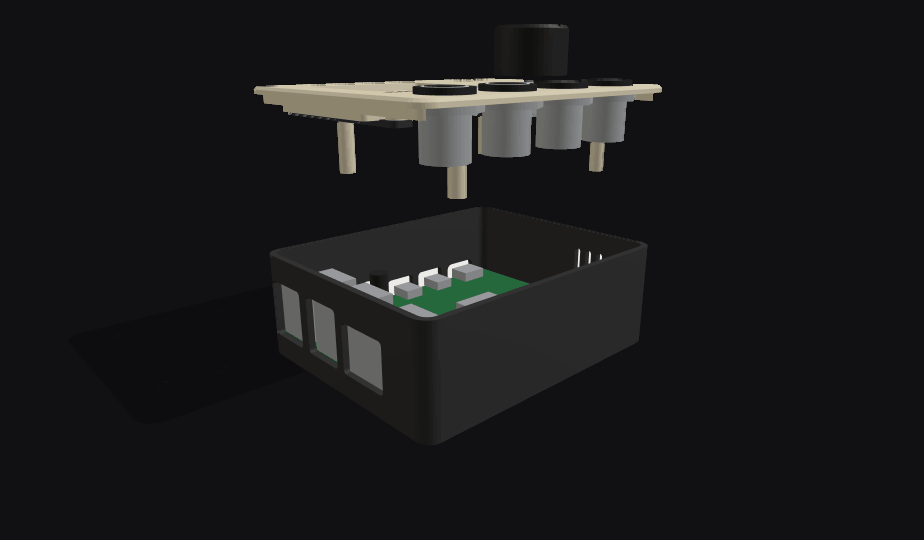

Skjold Node
En liten printet spiller for rom som ikke trenger forsterker, med den samme programvaren.
- 07
Til produksjon
De to første aluminiumskassene, SKJ-S1-0001 og 0002, er bestilt hos PCBWay og JLC.
